Куда прячут предохранители в автомобиле? Полный гид по поиску, типам и замене
Представьте: вы включаете поворотник — тишина. Перестал работать прикуриватель, «дворники» или обогрев зеркал. Знакомая ситуация? Паниковать рано. В 80% случаев виноват маленький плавкий элемент, а не дорогой блок управления. Главное — точно знать, где находятся предохранители в вашем автомобиле, и понимать, за что отвечает каждый из них.
В этом гиде мы разберём всё по полочкам: типы предохранителей, их расположение, цветовую маркировку, пошаговую замену и частые ошибки. После прочтения вы сможете решить проблему за 5 минут даже вдали от сервиса.
Зачем нужны предохранители и как они работают
Электроника современного автомобиля разбита на десятки защищённых цепей. Каждая цепь рассчитана на определённый максимальный ток. Если происходит перегрузка (например, заклинило моторчик стеклоподъёмника) или короткое замыкание, ток резко возрастает. Предохранитель перегорает и разрывает цепь раньше, чем успеет пострадать проводка или дорогостоящий блок управления.
Это не поломка, а штатная работа системы защиты. Замена занимает меньше минуты — если вы знаете, где искать.
Типы автомобильных предохранителей: как не перепутать
Прежде чем искать, важно понимать: предохранители бывают разными по форме. Самый распространённый тип в современных авто — ножевые (blade). Они делятся на три основных размера:
| Тип | Внешние признаки | Где встречается |
|---|---|---|
| Mini | Самый маленький, плоский корпус, узкие ножки | Большинство легковых авто после 2000 года |
| Standard | Чуть крупнее Mini, ножки средней толщины | Авто 1990–2010 гг., американские модели |
| Maxi | Крупный корпус, толстые широкие ножки | Цепи с большим током: генератор, вентилятор |
Важное правило: предохранители разных типов не взаимозаменяемы. Всегда заменяйте на точно такой же тип.
Кроме ножевых, существуют плавкие вставки (fusible link) — они крепятся прямо на проводах возле аккумулятора на очень большие токи (60–150 А). Если они перегорели — это серьёзная проблема, требующая диагностики.
Где искать предохранители: 3 основных места
Подавляющее большинство автопроизводителей размещает монтажные блоки в одних и тех же местах.
1. Салонный блок — главный «штаб»
Отвечает за цепи, к которым водитель обращается постоянно: приборная панель, стеклоподъёмники, климат, мультимедиа, подушки безопасности, прикуриватель, обогрев зеркал.
Где искать:
- Слева от руля — за пластиковой крышкой в торце торпедо. На внутренней стороне крышки — схема.
- За бардачком — откройте ящик, сожмите стенки (или открутите саморезы), откиньте вниз.
- Под рулевой колонкой — над педалями, за декоративной панелью.

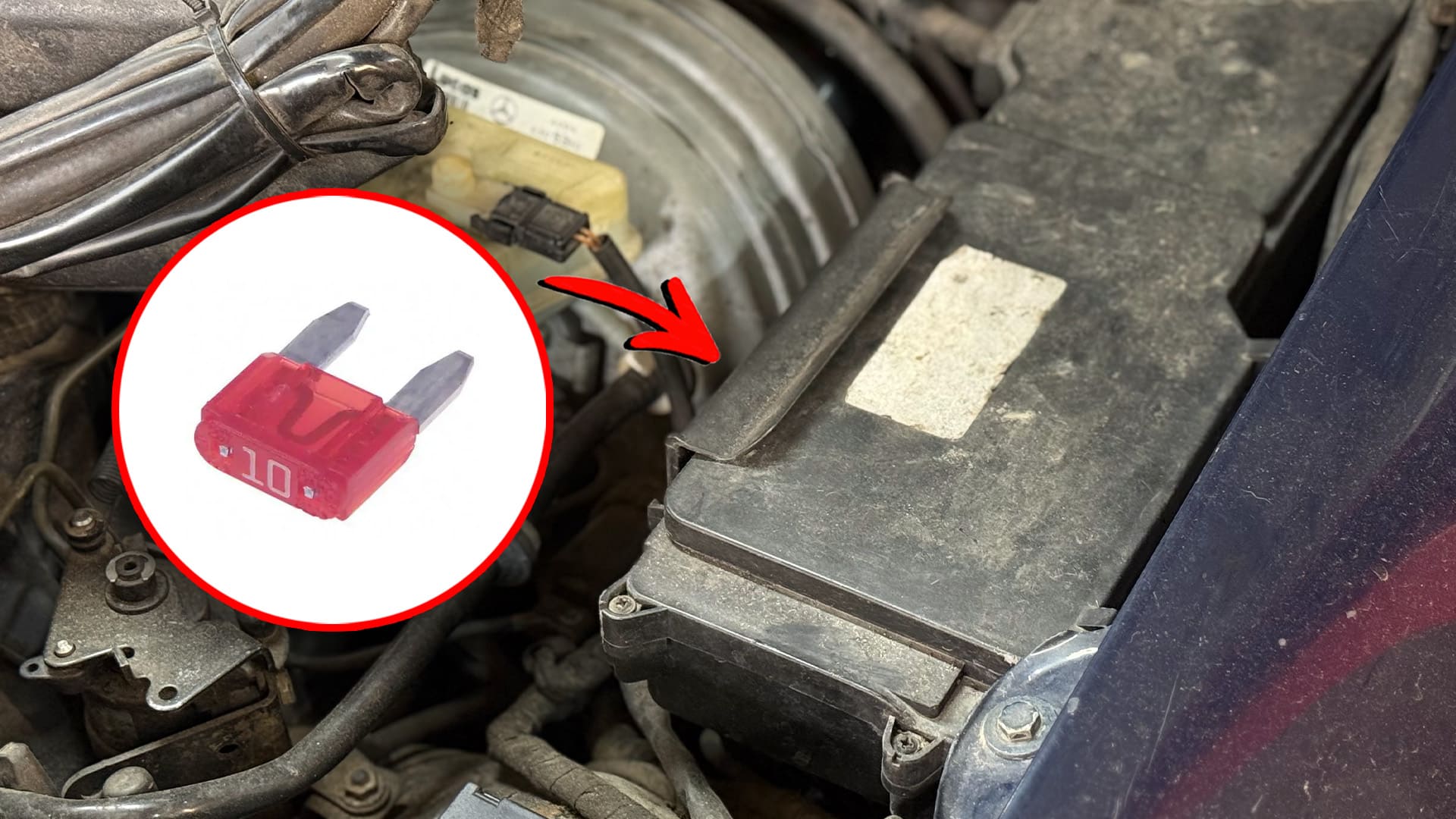

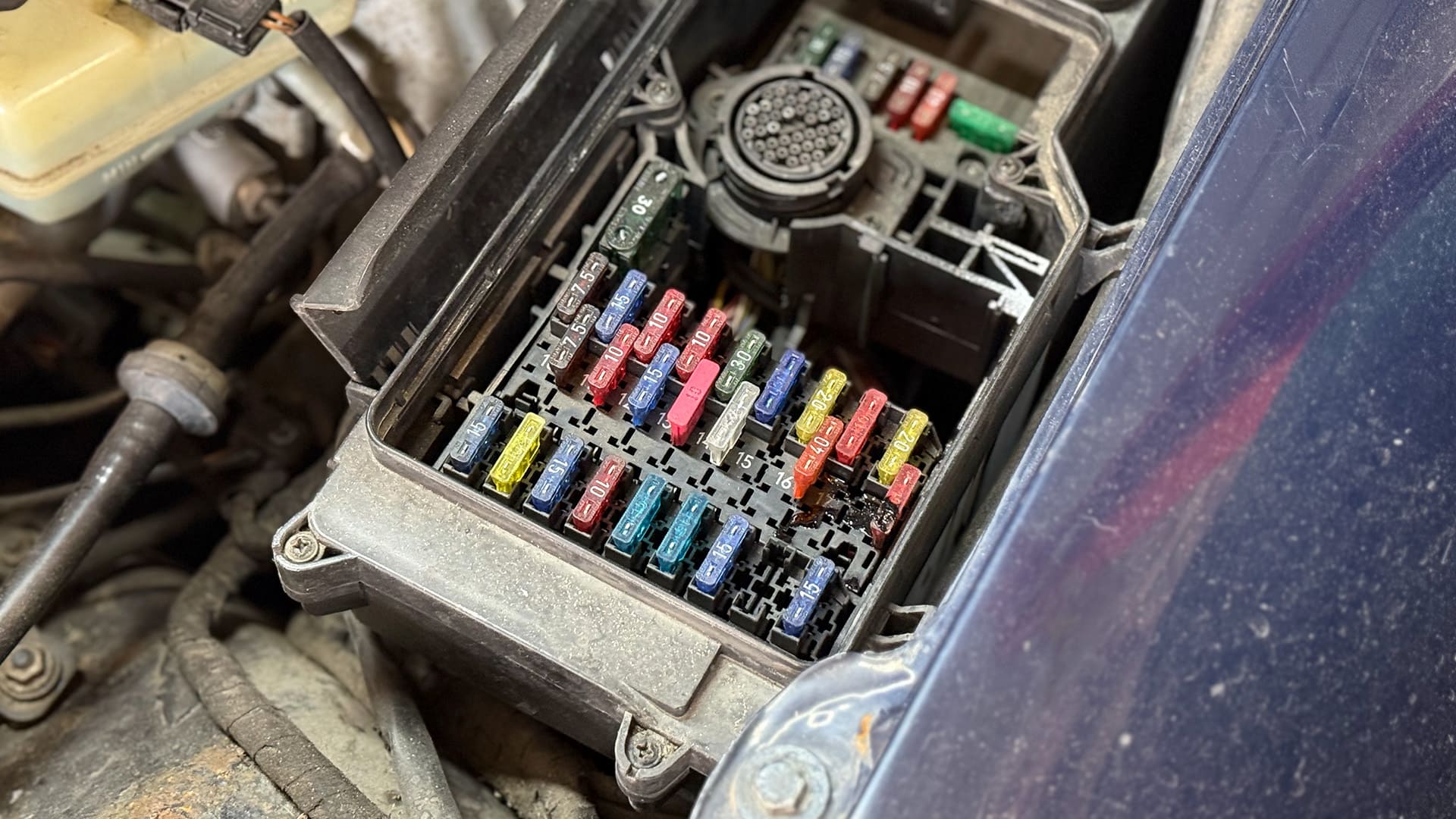

2. Подкапотный блок — для силовой электроники
Здесь находятся предохранители мощных потребителей: вентилятор радиатора, генератор, ABS, обогрев лобового стекла, топливный насос.
Как выглядит: чёрная прямоугольная коробка с плотно закрывающейся крышкой.
Где искать под капотом:
- Рядом с аккумулятором (чаще всего)
- У чашки амортизатора (справа или слева)
- На передней стенке моторного отсека
3. Багажник — неочевидный, но частый вариант
На многих автомобилях премиум-брендов (BMW, Mercedes, Audi), а также на универсалах и минивэнах часть блоков вынесена в заднюю часть. Там прячут предохранители фаркопа, аудиосистемы, электропривода двери багажника.
Что осмотреть в багажнике:
- Боковые ниши за обшивкой (чаще всего слева)
- Пространство под фальшполом, рядом с запаской
Что не работает? Смотрите таблицу (симптом → предохранитель)
Это самый важный раздел. Вместо того чтобы гадать, найдите свою неисправность в левом столбце — и вы узнаете, какой предохранитель искать, где он находится и какого цвета.
| Если не работает | Ищите предохранитель в блоке | Где искать | Номинал (цвет) |
|---|---|---|---|
| Прикуриватель, розетка 12V | CIG, PWR OUTLET, 12V, ACC, AUX POWER | Салон (реже — под капотом) | 15–20 А (синий или жёлтый) |
| Магнитола, мультимедиа, экран | RADIO, AUDIO, UNIT-ECU, ENTERTAINMENT | Салон | 10–15 А (красный или синий) |
| Стеклоподъёмники (окна не работают) | P/W, POWER WINDOW, WINDOW | Салон (часто слева от руля) | 20–30 А (жёлтый или зелёный) |
| Дворники (стеклоочистители) | WIPER, WIP, WASHER, WIPER FRONT | Салон или под капотом | 15–25 А (синий или прозрачный) |
| Поворотники, аварийка | TURN, HAZARD, SIGNAL | Салон | 10–15 А (красный или синий) |
| Ближний или дальний свет фар | HEAD, HEADLAMP, LOW, HIGH, L AMP | Под капотом | 10–20 А (красный, синий, жёлтый) |
| Противотуманные фары (ПТФ) | FOG, F/LAMP | Под капотом | 15–20 А (синий или жёлтый) |
| Стоп-сигналы | STOP, BRAKE | Салон | 10–15 А (красный или синий) |
| Подогрев заднего стекла | REAR DEFOG, RR DEF, TAIL GATE | Салон или под капотом | 20–30 А (жёлтый или зелёный) |
| Обогрев зеркал | MIRROR, HEATED MIRROR, HTR MIR | Салон (часто с подогревом стекла) | 10–15 А (красный или синий) |
| Подогрев сидений | SEAT HEATER, SEAT HT | Салон (под рулём или бардачком) | 15–20 А (синий или жёлтый) |
| Электростекло люка (сдвижная крыша) | SUNROOF, MOONROOF | Салон | 20–30 А (жёлтый или зелёный) |
| Клаксон (сигнал) | HORN | Под капотом | 10–15 А (красный или синий) |
| Топливный насос (машина не заводится, нет жужжания) | FUEL, FUEL PUMP, F/P | Под капотом (реже — салон) | 15–20 А (синий или жёлтый) |
| Вентилятор радиатора (перегрев, не включается) | RAD FAN, FAN, RADIATOR, COOLING FAN | Под капотом | 30–40 А (зелёный или оранжевый) |
| ABS (горит значок на панели) | ABS | Под капотом | 30–40 А (зелёный или оранжевый) |
| Электроусилитель руля (тяжёлый руль) | EPS, P/S, POWER STEERING | Под капотом | 40–60 А (оранжевый или красный Maxi) |
| Подушки безопасности (горит SRS/AIRBAG) | AIRBAG, SRS | Салон (часто жёлтый или оранжевый корпус) | 5–10 А (коричневый или красный) |
Как пользоваться таблицей: нашли свой симптом → смотрите название предохранителя (подписано на крышке блока) → ищите его по цвету/номиналу → проверяйте и меняйте.
Цветовая маркировка: как определить номинал без схемы
Если крышка блока потерялась или схема стёрта — ориентируйтесь по цвету корпуса. Это международный стандарт.
| Сила тока | Цвет корпуса | Типичные потребители |
|---|---|---|
| 5 А | Коричневый | Габариты, подсветка приборов, память ЭБУ |
| 10 А | Красный | Поворотники, стоп-сигналы, клаксон, зеркала |
| 15 А | Синий | Стеклоподъёмники, обогрев зеркал |
| 20 А | Жёлтый | Прикуриватель, розетка 12V |
| 25 А | Прозрачный | ABS, вентилятор печки |
| 30 А | Зелёный | Подогрев заднего стекла, вентилятор радиатора |
| 40 А | Оранжевый | Электроусилитель руля |
Как правильно заменить предохранитель: пошаговая инструкция
Что вам понадобится
- Новый предохранитель точно такого же номинала и типа
- Пластиковый пинцет (часто лежит в блоке)
Пошаговый алгоритм
- Выключите зажигание и выньте ключ.
- Найдите блок предохранителей по таблице выше или инструкции.
- Откройте крышку. На обратной стороне — схема с номерами.
- Найдите по схеме нужный предохранитель (используйте таблицу «Что не работает?»).
- Извлеките его пинцетом.
- Осмотрите металлическую перемычку. Если разорвана или есть чёрный налёт — перегорел.
- Вставьте новый предохранитель того же цвета до щелчка.
- Закройте крышку, включите зажигание и проверьте работу.
Три главные ошибки при замене
❌ Ставить предохранитель на больший ток (например, 25 А вместо 15 А). Первым расплавится не предохранитель, а проводка.
❌ Лепить «жучка» из скрепки или монеты. Это прямой путь к пожару и выходу из строя блока управления.
❌ Менять повторно без выяснения причины. Если новый предохранитель перегорел сразу или через день — есть короткое замыкание.
Шпаргалка по популярным маркам
| Марка | Салонный блок | Подкапотный блок | Багажник |
|---|---|---|---|
| VW, Skoda, Audi | Слева от руля | У АКБ | Редко |
| Toyota, Lexus | Слева от руля или за бардачком | У омывателя | Редко |
| Renault, Nissan | С торца панели | У АКБ | У левого крыла |
| BMW, Mercedes | В бардачке или под рулём | У АКБ | Справа за обшивкой |
| Kia, Hyundai | Слева от руля | Рядом с АКБ | Редко |
| Ford | В торце панели | У АКБ | Часто |
Часто задаваемые вопросы (FAQ)
1. Можно ли ездить с перегоревшим предохранителем?
Если перегорел прикуриватель или магнитола — да. Если топливный насос или вентилятор радиатора — нет, машина заглохнет или перегреется.
2. Почему новый предохранитель сгорает сразу?
Короткое замыкание в цепи или неисправный прибор. Не ставьте третий — нужна диагностика.
3. Можно ли поставить предохранитель другого номинала?
Нет. Больший номинал расплавит проводку, меньший — будет постоянно перегорать. Только точно такой же цвет и тип.
4. Как отличить перегоревший предохранитель от исправного?
Посмотрите на свет: внутри прозрачного корпуса металлическая перемычка должна быть целой. Если разорвана или есть чёрный налёт — меняйте.
Совет напоследок
Купите набор предохранителей основных номиналов (5, 10, 15, 20, 30 А) и пластиковую тягу-экстрактор. Положите в бардачок — это стоит недорого, но решает 90% мелких проблем в дороге.
И главное правило: предохранитель сгорает не просто так. Если новый сгорает снова — не геройствуйте. Приезжайте на диагностику в автосервис.
Ровных дорог и исправной электроники!
